TEKNİK ÖZELLİKLER |
|
İşleme / Ağ |
Lake / Dante |
Amplifikatör Kanalı Sayısı |
4 |
Tüm Kanalların Toplam Patlama Gücü (RPM'li kanallar arasında paylaşım) |
20000 W |
Maksimum Çıkış Gücü (Çalıştırılan Tüm Kanallar) 1 |
|
2 ohm |
4400 W |
2,67 ohm |
5000 W |
4 ohm |
4400 W |
8 ohm |
2300 W |
16 ohm |
1150 W |
Hi-Z 70 V |
3300 W |
Hi-Z 100 V |
4700 W |
Maksimum Çıkış Gücü Tek Kanal 1 |
|
2 ohm |
4400 W |
2,67 ohm |
5900 W |
4 ohm |
4600 W |
8 ohm |
2300 W |
16 ohm |
1150 W |
Hi-Z 70 V |
3300 W |
Hi-Z 100 V |
4700 W |
Amplifikatör Çıkış Modülleri (Tüm Modeller, Tüm Kanallar) |
|
Tepe Çıkış Gerilimi |
194 V |
Maks. Çıkış Akımı |
67 A |
Rasyonel Güç Yönetimi (RPM) |
Modelden bağımsız olarak, herhangi bir kanal maksimum tek kanal çıkış gücü sağlama potansiyeline sahiptir |
Varsayılan Voltaj Sınırlaması (RPM yapılandırması ile kaldırılabilir) |
194 V |
Koruma Özellikleri |
Akım Ortalama Sınırlayıcı (CAL), Çok Yüksek Frekans Koruması (VHF), Doğru Akım Koruması (DC), Kısa Devre Koruması, Akım Klipsi Sınırlayıcı, Gerilim Klipsi Sınırlayıcı, Sıcaklık koruması |
Ses Performansı (Dijital Girişli Amplifikatör Platformu) |
|
THD + N 1 W için 20 Hz - 20 kHz |
< %0,05 |
THD + N 1 kHz'de ve Kırpmanın 1 dB Altında |
< %0,04 |
Dinamik Aralık |
> 114 dB |
Kanal Ayrımı (Crosstalk) 1 kHz'de |
> 70 dB |
Frekans Tepkisi (8 Ohm'a 1 W, 20 Hz - 20 kHz) |
+/- 0,05 dB |
Dahili Örnek Hızı / Veri yolu |
Dahili Örnek Hızı / Veri yolu |
Ürün Yayılma Gecikmesi AES 96 kHz / Analog Giriş |
1,61 / 1,68 ms |
Lake İşleme |
|
Hoparlör İşleme |
4 modüle kadar Klasik/lineer fazlı/FIR crossover, EQ, gecikme, LimiterMax™ - tepe ve RMS sınırlayıcılar |
Sistem Ayarı |
Yükseltilmiş Cosine™ MESA EG™ asimetrik filtreler ile grup kontrolü |
Giriş Yedekliliği / Matrix |
Otomatik 4 seviye giriş yedekliliği / 4 giriş mikseri |
Sistem Entegrasyonu |
UDP Ethernet üzerinden kapsamlı 3. taraf protokolü |
Ölçüm ve Analiz |
|
Pilot Ton Üretimi ve Analizi |
Evet |
Yük Empedans Analizi |
Evet |
Evet |
Evet |
Dante Ses Ağı |
|
Dante I/O |
8 x 8 |
Ağ Topolojisi / Yedeklilik |
Esnek topoloji / Papatya zincirli ve Çift yedekli ağları destekler |
Örnek Hızları / Aktarım |
48, 96 kHz / Uni + Multicast |
Ağ Gecikmesi |
0.25, 0.5, 1.0, 2.0, 5.0 ms |
Cihaz Ön Ayarları |
|
Ürün Ayarları İçin Yerel Bellek Konumları |
100 |
AES Girişleri |
|
Girişler |
4 AES girişi |
Desteklenen örnekleme hızları / çözünürlük |
44.1, 48, 88.2, 96, 176.4, 192 kHz / 24 bite kadar |
Örnek hızı dönüşümü THD+N 20 Hz - 20 kHz ağırlıksız |
0,0000003 |
Analog Girişler |
|
Girişler |
Iso-Float toprak izolasyonlu 4 yüksek kaliteli giriş |
Maksimum Giriş / Dijital Referans |
+26 dBu / +21 dBu |
Örnekleme Hızı / Çözünürlük |
96 kHz / 24 bit |
Giriş Empedansı Dengeli / Dengesiz |
20 / 10 kOhm |
THD+N (ağırlıksız 1 kHz'de tipik) |
0,0000022 |
THD+N (20 Hz ve 20 kHz'de ağırlıksız tipik) |
0,0000033 |
Sınırlayıcılar |
|
Ayarlanabilir Örnekler Arası Gerilim Tepe Sınırlayıcı (ISVPL) |
17,8 - 194 V, adım boyutu 0,1 V |
Akım Tepe Sınırlayıcı < 300 ms |
67 A tepe |
Akım Ortalama Sınırlayıcı (CAL) > 300 ms |
33 Arms |
MaxRMS (rms gerilim sınırlayıcı) |
Evet |
MaxPeak (tepe gerilim sınırlayıcı) |
Evet |
Kazanç |
|
Amplifikatör Kazancı |
22 - 44 dB, adım boyutu 0,1 dB |
Çıkış Zayıflatıcısı |
-Inf ila 0 dB, adım boyutu 0,25 dB |

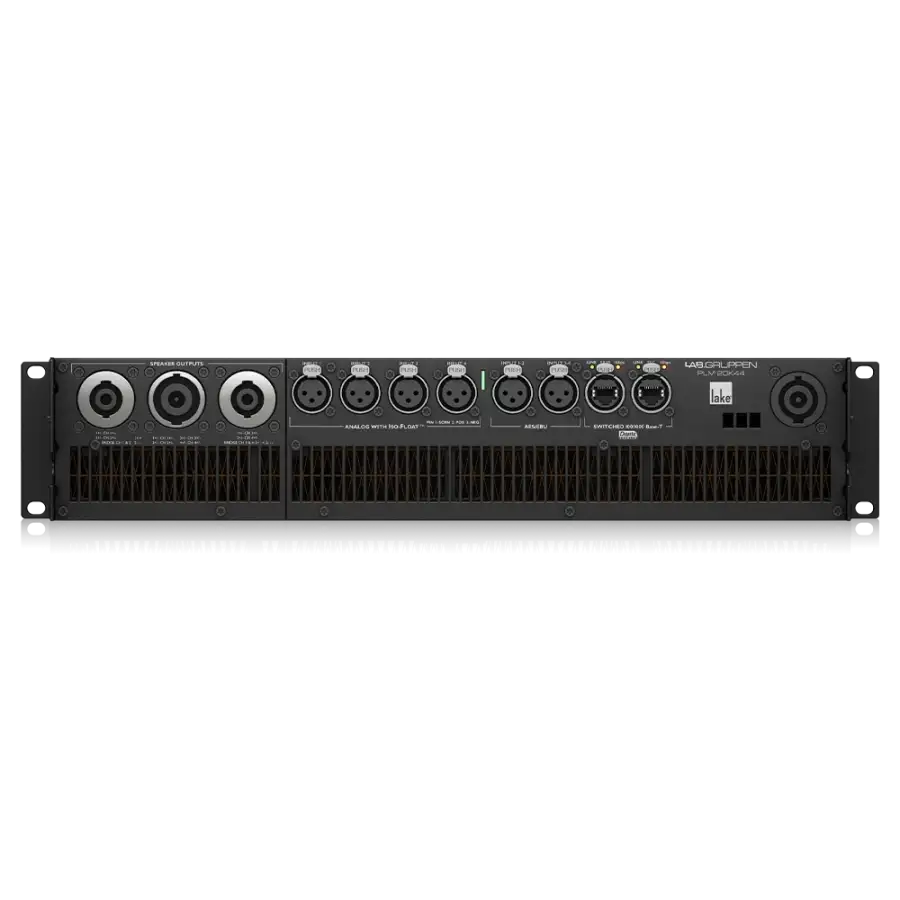

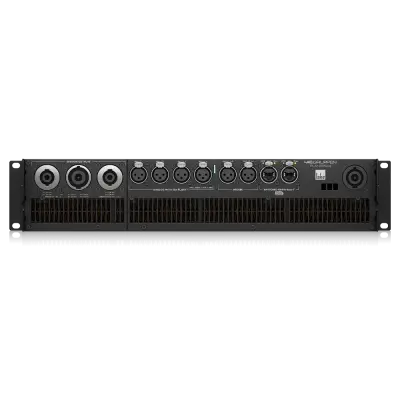

Arka Panel Arayüzü |
|
Analog, 2 Kanallı I/O (giriş + bağlantı) |
4 x 3 pimli XLR, elektronik olarak dengelenmiş |
AES / EBU / I/O (giriş + bağlantı) |
2 x 3-pin XLR |
Çıkış Konektörleri |
Endüstri standardı büküm kilitli hoparlör konektörü (1 x NLT8, 2 x NLT4) veya 4 Binding Posts (çift) |
Otomatik 10/100, Otomatik Uplink |
2 x RJ45 |
Kontrol ve İzleme Arayüzü |
Lake Controller yazılımı veya DLM (3. taraf protokolü) için Ethernet üzerinden |
Çıkarılabilir Şebeke Kablosu |
250V/32A değerinde endüstri standardı büküm kilitli güç konektörü |
Soğutma |
Soğutma |

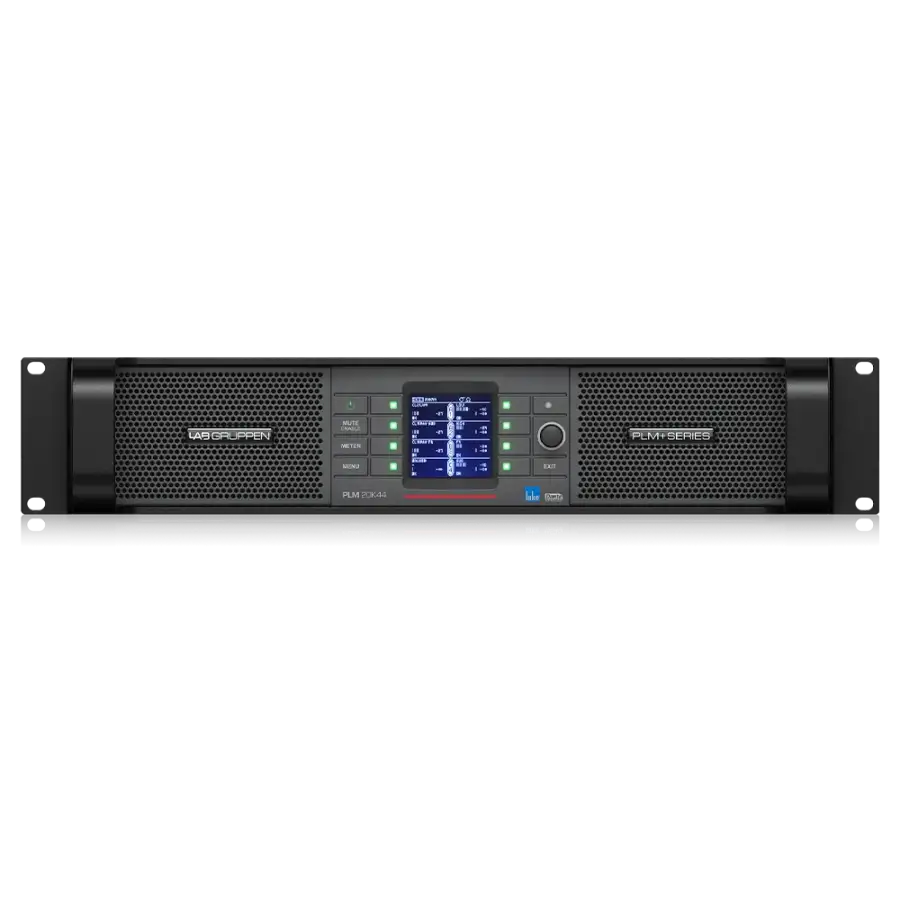

Ön Panel Kullanıcı Arayüzü |
|
Ekran |
2,5 inç, siyah/beyaz, gün ışığında okunabilir LCD |
Arıza/Uyarı/Limit/Klip Göstergeleri |
RGB LED'ler ve ekranda ayrıntılı arıza açıklaması |
Sessiz ve Yumuşak Fonksiyon Düğmeleri |
8 |
Bekleme Güç Düğmesi |
Açık/Bekleme |
Sessiz Etkinleştirme Düğmesi |
Yazılım düğmesi tuş takımı aracılığıyla çıkışların ve girişlerin sessize alınmasını sağlar |
Sayaç Düğmesi |
Sayaç görünümleri arasında geçiş yapar |
Menü Düğmesi |
Tam işlevli ön panel kontrolü için menü odaklı bir arayüz sağlar |
Döner Enkoder |
Var |
Çıkış Düğmesi |
“Geri” işlevi sağlar |
Şebeke Gücü |
|
Nominal Gerilim |
100 - 240 Volt AC 45 - 66 Hz |
Çalışma Gerilimi |
70-265 V AC |
Şebeke Fişi |
NEMA L5-30 "Twist lock" 125 V / 30 A ve CEE 7/7 "Schuko" 230 V / 16 A |
Güç Kaynağı Özellikleri |
|
Yumuşak Başlatma / Ani Güç |
Var/ Maks 8 Amper |
Güç Faktörü Düzeltme (PFC) |
0,98 |
Düzenlenmiş Anahtar Modlu Güç Kaynağı (R.SMPS) |
Evet |
Kesici Emülasyon Sınırlayıcı (BEL) |
Yapılandırılabilir akım eşiği ve kesici profili |
BEL maksimum akım Eşiği |
32 A |
Güç Ortalama Sınırlayıcı (PAL) |
Evet |
Düşük Gerilim Sınırlayıcı (UVL) |
Evet |
Şebeke Düşük ve Aşırı Gerilim Koruması ve Şebeke Aksaklık Toleransı |
Evet |
