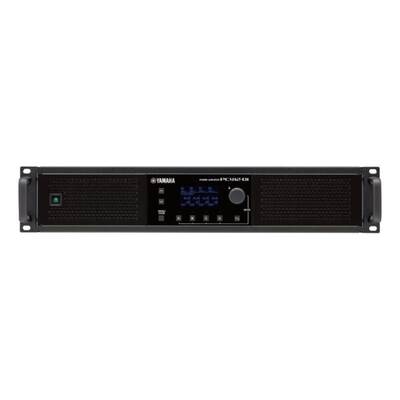

Yamaha - PC412DI 4 Kanallı Amplifikatör

Yamaha PC20-DI amplifikatörün etkileyici 8 x 412 giriş matrisi kapasitesi, Dante I/O ile birleşerek herhangi bir sistemin çok yönlülüğünde önemli iyileştirmeler sağlar.

Standart olarak güçlü dahili hoparlör işlemcilerine sahiptir. Yamaha PC412-DI, ProVisionaire Touch ve ProVisionaire Control ile de uyumludur ve gerekirse özelleştirilmiş uzaktan kumandalar sağlayabiliriz. 1200Ω'da 4W x 8. Düşük ve yüksek empedanslı hoparlör sistemleri için değiştirilebilir.

Özellik

4Ω'da 1200 x 8W, 4V/1200V'de 100 x 70W
20 x 8 güçlü giriş matrisi işlevi
Örnekleme frekansı 96k'ya kadar
16 kanal Dante giriş/çıkış
16 bant PEQ, crossover, filtreler, gecikme ve sınırlayıcı gibi hoparlör işlemcisi
Yamaha hoparlör ön ayarları
ProVisionaire Touch/Control ile uzaktan kumanda
Özellikler

Çıkış gücü; 1 kHz, Klipssiz, 20 msn Seri Çekim, Tüm kanallar 8Ω ile çalıştırılır: 1200W x 4
Amplifikatör sınıfı: D Sınıfı, Tek uçlu çıkış
Toplam harmonik bozulma: %0,01 (8Ω, 1kHz, 10W, Tüm kanallar sürülür), %0,1 (4Ω, 1kHz, Yarım güç, Tüm kanallar tahrikli), %0,01 (100V/70V, 1kHz, 10W, Tüm kanallar tahrikli), %0,1 (100V/70V, 1kHz, Yarım güç, Tüm kanallar tahrikli)
Frekans yanıtı: +0,5, -1,5 dB (8Ω, 1W, 35 Hz - 20 kHz)
Karışma: ≦ -60dB (8Ω, 1kHz, Yarım güç, Giriş 150Ω şönt A ağırlıklı)
S/N oranı: 112 dB (8Ω, Kazanç ayarı = 32 dB, A ağırlıklı)
8Ω Maksimum ses seviyesi: 32,0 dB/+10,0 dBu (Kazanç ayarı: 32 dB), 26,0 dB/+16,0 dBu (Kazanç ayarı: 26 dB), 38,0 dB/+4,0 dBu (Kazanç ayarı: +4 dBu), 28,0 dB/+14,0 dBu (Kazanç ayarı: +14,0 dBu)
Hi-Z 100V modu, Maksimum Ses Düzeyi: 32,0 dB/+10,2 dBu (Kazanç ayarı: 32 dB), 26,0 dB/+16,2 dBu (Kazanç ayarı: 26 dB), 38,2 dB/+4,0 dBu (Kazanç ayarı: +4 dBu), 28,2 dB/+14,0 dBu (Kazanç ayarı: +14,0 dBu)
Hi-Z 70V modu, Maksimum Ses Düzeyi: 32,0 dB/+7,2 dBu (Kazanç ayarı: 32 dB), 26,0 dB/+13,2 dBu (Kazanç ayarı: 26 dB), 35,2 dB/+4,0 dBu (Kazanç ayarı: +4 dBu), 25,2 dB/+14,0 dBu (Kazanç ayarı: +14,0 dBu)
Yük koruması: GÜÇ anahtarı açma/kapama: Çıkış sessize alma, Çıkış voltajı koruması: Aşırı voltaj sınırlayıcı, watt ve hoparlör ön ayarı ile kullanıcı tarafından yapılandırılabilir, DC hatası: Güç kaynağı kapatma (otomatik olarak geri yüklenmez)
Amplifikatör koruması: Termal: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir) → Çıkış sessize alma (Otomatik olarak geri yüklenir), Aşırı akım: Çıkış sessize alma (Otomatik olarak geri yüklenir), Aşırı voltaj: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir), Entegre Güç Sınırı: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir)
Güç kaynağı koruması: Termal: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir) → Güç kaynağı kapatma, Aşırı gerilim: Güç kaynağı kapatma,
Aşırı akım: Güç kaynağı kapatma
Soğutma: 7 kademeli değişken hızlı fan x 3, önden arkaya hava akışı
Maksimum giriş voltajı: +28dBu
Giriş empedansı: 20kΩ (dengeli)
Örnekleme frekans hızı: 96kHz
A/D/A Dönüştürücüler: AD: 32 bit doğrusal, 64 kat fazla örnekleme; DA: 32 bit doğrusal, 128 kat fazla örnekleme
Kanal sayısı: Dante Yedekliliği ile 16 GİRİŞ, 16 ÇIKIŞ
Örnekleme frekansı: 96 / 88.2 / 48 / 44.1kHz
Dante gecikmesi: 0.25 / 0.5 / 1/2 / 5ms
Bit derinliği: 32 / 24bit
İşlemciler: 20 x 8 girişli matris karıştırıcı, Oda EQ: 16 bant IIR EQ, Oda Gecikmesi: 0 - 1000 msn, Hoparlör
İşlemcisi: X-Over (IIR/FIR*), PEQ (16 bant IIR/FIR*), Gecikme, Tepe Sınırlayıcı, RMS Sınırlayıcı
Gecikme: Hoparlörlere Analog Giriş: 0,9 msn; Hoparlörlere Dante Girişi (Dante gecikme kurulumu = 0,25 msn): 1,5 msn (fs=96 kHz), 1,6 msn (fs=88,2 kHz), 2,0 msn (fs=48 kHz), 2,1 msn (fs=44,1 kHz)
Analog Giriş: Euro blok 6pin x 2 (4ch dengeli giriş)
Dijital G/Ç: Dante Arayüzü: RJ45 x 2 (Yedekli/Papatya Zinciri)
Hoparlör Çıkışı: 7.62mm Euro blok 8pin x 1
Kontrol portları: RJ45 x 1
AC: AC girişi (powerCON 20A) x 1
Diğerleri: Uzaktan, Arıza Çıkışı: Euro blok 8pin (mini) x2 (GPI x 4, GPO x 6, +5V x 2)
Göstergeler: Güç (Yeşil) x 1; Kanal Durumu x 4 : Sinyal (Yeşil), Limit (Sarı), Koru/Sessiz
(Kırmızı); Otomatik LED kapanma ve dimmer özelliği (POWER LED hariç)
Güç gereksinimleri: 100V - 240V 50Hz/60Hz **
Güç tüketimi: 1850W (1/8 MAX güç, 2Ω, Tüm kanallarda pembe gürültü), 190W (Boşta), 105W (Uyku,
tüm kanallar), 9W (Bekleme 100V / 120V), 12W (Bekleme 230V)
Çalışma sıcaklığı: 0 ° C ila + 40 ° C
Depolama sıcaklığı: -20 ° C ila + 60 ° C
Genişlik: 480 mm (18,90 inç)
Yükseklik: 88 mm (3,46 inç): 2U
Derinlik: 528 mm (20,79 inç)
Net ağırlık: 16,0 kg (35,3 lbs)
Aksesuarlar: Kullanım Kılavuzu x 1, Güç Kablosu (2.0m) x 1, GPIO Mini Euroblock fişi 3.5mm 8p x 2, Ses Girişi Euroblock fişi 5,08 mm 3p x 4, Kablo bağı x 4, Hoparlör Euroblock fişi 7,62 mm 8p x 1, Hava filtresi (U x 1, R x 1), Izgara (U x 1, Sağ x 1), Tutamak x 2, Vida x 4
