M 149 Tube Set Geniş Diyafram Transformatörsüz Lambalı Kapasitif Mikrofon
M149 Tube çift diyaframa sahip bir mikrofondur. U47 ve M49 modellerinden bilinen K49 kapsülü ile onu takiben empedans dönüştürücü olarak çalışan bir tüpten oluşur. Önceki tasarımlara nazaran bu modeldeki tüp çevirici olmaksızın açık devre olarak üretilmiştir. Bu sayede uzun mikrofon kablo mesafelerinde dahi renklendirme olmadan kendine has sesi ile çalışabilmektedir.
Geniş ızgarasının hemen altında yer alan 2 adet switchlerden ön tarafta olan 9 yön patterninden birini seçmeye yararken, arkadaki switch 7 basamaklı bir high-pass filtre olarak görev yapar. Bu özellik cut-off frekans ayarının hassas şekilde yapılabilmesini sağlar.
Akustik Özellikleri

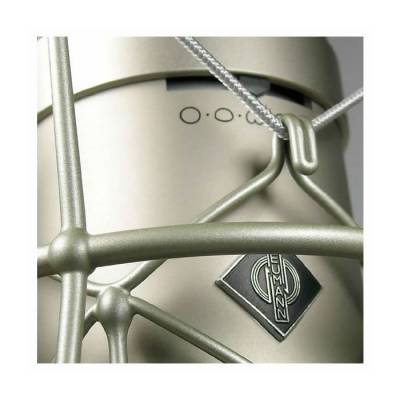

M149 Tube’nin ön yüzü Neumann logosunun olduğu taraftadır. Kapsül ızgaranın içerisine elastik olarak yerleştirilmiş olup yapısından dolayı oluşacak gürültülere karşı korunmuştur.
Kapsülün altındaki yüzey bir koni şeklinde olup akustik üst yarıdan yansıyabilecek sesleri dağıtmak için tasarlanmıştır.
Kutupsal Şekil | : | Figure 8, Hypercardioid, Kardioid, Omni, Wide-Kardioid |
Frekans Cevabı | : | 20Hz - 20kHz |
Hassasiyet | : | 34/47/62 mV/Pa1) |
Çıkış Empedansı | : | 50 Ohms |
Güç Gereksinimi | : | Kendi güç kaynağı |
S/N Oranı: | : | 66/69/71dB (A-Ağırlıklı) / 78/81/83dB (CCIR-Ağırlıklı) |
Dinamik Aralık | : | 101 (121) dB |
Eşdeğer Gürültü Seviyesi | : | 28/25/23dB)(CCIR) - 16/13/11dB(A-Ağırlıklı) |
Çıkış Konnektörü | : | Microphone DIN8F, Power supply XLR3F |
Max Çıkış seviyesi | : | 18dBu |
Tipik SPL (tüp karakteristik) 3) | : | K < 0,5 %: 120dB, K < 5 %: 136dB |
