Cranborne Audio - Camden EC2 Kulaklık Preamp

Stüdyonuz İçin Gelişmiş Preamp Modülü

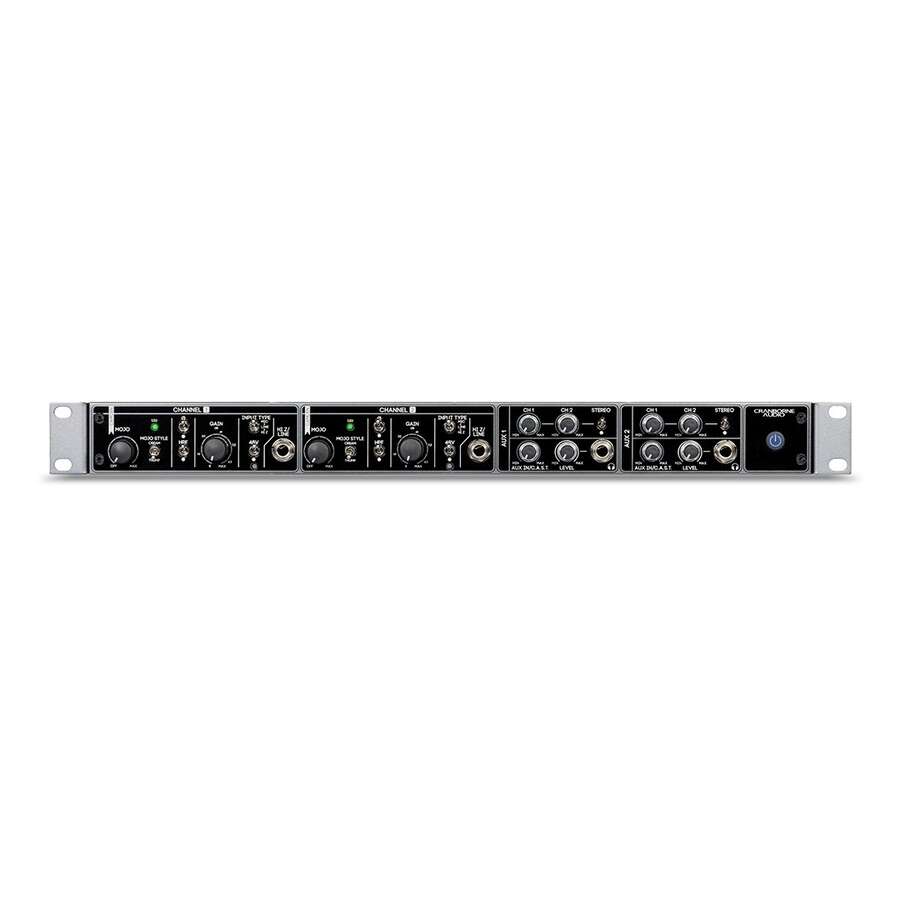

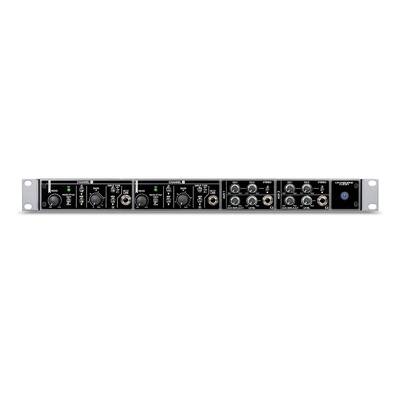

Camden EC2, 19” 1U boyutlarında, iki kanallı ödüllü Camden preamplifikatörlerine, Mojo analog saturasyon devrelerine ve ayrık elemanlı line mikserli iki kanal referans kalitesi kulaklık preamplifikatörüne sahip bir cihazdır.

İki Kanal Preamp

500 serisi lunchbox formatındaki ödüllü Camden 500 preamp ve sinyal prosesörünü temel alan Camden EC2, piyasadaki en temiz ve transparan preamplifikatörünün sonik kapasitesini, her türlü kayıt setup’ına 500 serisi bağlantı olmaksızın kolaylıkla entegre olabilecek 19”, 1U’luk bir formatta sunar.

Çift Kulaklık Mikseri

Bir metal kutudaki iki preampten fazlası olan Camden EC2 bağımsız line mikserlerli iki referans kalitesi kulaklık preamplifikatörüne sahiptir. Bu sayede her iki Camden preamplifikatörünü EC2’nin ön paneline doğrudan girebileceğiniz kulaklıklar ile dinleyebilirsiniz.

Sayılarla Camden EC2

Basitçe söylemek gerekirse Camden EC2 piyasadaki en temiz, en lineer ve en transparan preamptir. ‘Camden’ preamp topolojimiz frekans cevapları, faz kaymaları, gürültü ve distorsiyon değerlerini sınırlarına dek zorlama imkanı tanımaktadır. İnanmayanlar için de tüm teknik spesifikasyonlar burada;

Eşdeğer Giriş Gürültüsü (EIN): <-129.5dBu (150 Ohm kaynak, unweighted)

Frekans Cevabı: ±0.7dB (<1 Hz to >1000 kHz, 35dB Kazanç)

Faz Kayması: <4° (20Hz to 20kHz, 63dB Kazanç)

THD+N: <0.00025% (1kHz, 35dB Kazanç, +24dBu çıkış)

Teknik Özellikler:

Preamp
Test Sinyal Yolu APx555 (Line Çıkış) - Input 1 - Line Çıkış - APx555 (Line Giriş)
Giriş Empedansı Mic= 8.9 kOhm 48v Off, 5.4 kOhm 48v ON,
Line = 24.3 kOhm,
Hi-Z= 1.5 MOhm Balanssız, 3 MOhm Balanslı
Maks Giriş Seviyesi Mic = +17.6dBu (<0.003% THD),
Line = +26.5dBu (<0.02% THD),
Hi-Z = +24dBu (<0.02% THD)
Minimum Kazanç Mic= 8dB, Line = 0dB, Hi-Z = 3dB
Maksimum Kazanç Mic = 68dB, Line = 60dB, Hi-Z = 63dB
Equivalent Input Noise (EIN) <-129.5dBu (150 Ohm Kaynak, unweighted),
<-131dBu (150 Ohm Kaynak, A-weighted),
<-135.5dBu (Ortak Girişler, unweighted)
Frekans Cevabı ±0.7dB (<1 Hz ila >1000 kHz, Min Kazanç),
±0.7dB (<1 Hz ila >1000 kHz, 35dB Kazanç),
±1dB (<1.5 ila to 900 kHz, 63dB Kazanç),
±1dB (<5 Hz ila >200 kHz, Max Kazanç)
Faz Kayması <2.75° (20Hz ila 20kHz, 40dB Kazanç),
<4° (20Hz ila 20kHz, 63dB Kazanç),
<6° (20Hz ila 20kHz, Max Kazanç)
THD+N <0.00025% (1kHz, 35dB Kazanç, +24dBu çıkış)
İntermodülasyon Distorsiyonu <0.0006% (50Hz ve 7kHz, 35dB Kazanç, +20dBu çıkış),
<0.0005% (50Hz ve 7kHz, 35dB Kazanç, +15dBu çıkış)
Yüksek Geçirgen Filtre (HPF) 80Hz, -3dB, 12dB/Oct
CMRR >70dB, typ >85dB, 35dB Kazanç, 10-20kHz, 100mV Common mode
Slew Rate 20V/uS, 35dB Kazanç, +25dBu çıkış
48v LED Thresholds Off = 48v Off, tümü ile boşaltılmış voltaj
Turuncu = 48v voltage şarj/de-şarj oluyor
Kırmızı = 48v tümü ile dolu
Sinyal LED Eşikleri Mavi = -20dBu
Yeşil = -12dBu
Sarı = +21dBu
Kırmızı = +24dBu
Maks Çıkış Seviyeleri Balanslı XLR = +27.5dBu (<0.002% THD, 30dB Kazanç)
Empedans Balanslı ¼” Jack = +21.5dBu (<0.002% THD, 30dB Kazanç)
Çıkış Seviyesi Balanslı XLR = 150 Ohm
Empedans Balanslı 1/4” Jack = 150Ohm Balanslı, 75 Ohm Balanssız
Link Maks Çıkış Seviyesi Empedans Balanslı 1/4” Jack = +21.8dBu (<0.006% THD)
Link Çıkış Empedansı Empedans Balanslı 1/4” Jack = 75 Ohm Balanssız, 150 Ohm Balanslı (Tamponlu Çıkış)
Teknik Özellikler:
Kulaklık Amplifikatörü
Test Sinyal Yolu APx555 (Line Çıkış) - AUX Giriş - Kulaklık Çıkış - APx555 (Line Giriş)
Frekans Cevabı -1dB, <1Hz to >70kHz
THD <0.0006% (-104.4dB) @ +20dBu, 1kHz, A-weighted, 300 Ohm yük
THD+N <0.00085% (-101.4dB) @ +20dBu, 1kHz, A-weighted, 300 Ohm yük
Çıkış Empedansı 0.33 Ohm
Çıkış Watt 250mW x 2 @ 600 Ohm, 1kHz
650mW x 2 @ 220 Ohm, 1kHz
1.21W x 2 @ 100 Ohm, 1kHz
500mW x 2 @ 32 Ohm, 1kHz
Dinamik Alan 114.5dB A-weighted, AES17 method, 20Hz - 20kHz, 300 Ohm yük
Gürültü Eşiği -93.5dBu A-weighted, 20Hz - 20kHz, 300 Ohm load
